Mã sản phẩm: SM0003

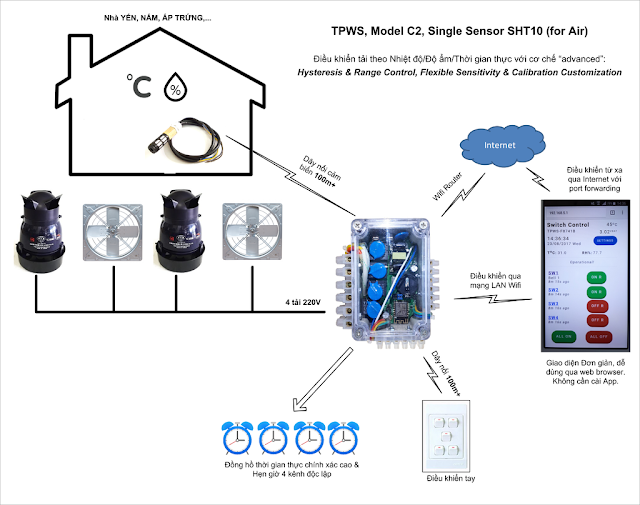

Thiết bị giám sát và điều khiển nhiệt độ, độ ẩm qua Wifi TPWS Model C2 là thiết bị đo nhiệt độ, độ ẩm điều khiển qua Smartphone, ứng dụng trong nhà nấm, nhà nuôi yến,...
TPWS có cơ chế hẹn giờ, nhiệt độ, độ ẩm linh hoạt, giúp đáp ứng nhiều nhu cầu khác nhau, ngoài ra, bộ thiết bị còn kết hợp với cảm biến SHT10 ổn định, chất lượng.
Thông số kĩ thuật:
- Điện áp: 110-220V/50-60Hz/10A
- Số tải: 04 - Wifi: 802.11b/g/n, AP/STA mode
- Cảm biến: 01 SHT10 -
- Nhiệt độ: -40 ~ 123.8oC, sai số +/-0.5oC -
- Độ ẩm: 0 ~ 100%RH, sai số +/-4.5%RH -
- Độ chính xác giờ: <= 3.86ppm (1s / 3 ngày) -
- Điều khiển tải theo Zero-Crossing -
- Chiều dài dây nối cảm biến 100m+, dây điều khiển tay 20m+ -
- Dòng tiêu thụ pin CMOS khi cúp điện: 23uA, duy trì 2-3 năm. -
- Cầu chì bảo vệ: 250V10A.
- Bảo vệ quá nhiệt: 70oC
- Bộ sản phẩm gồm 1 hộp điều khiển, 1 cảm biến SHT10, tặng kèm 1 pin CMOS CR2032
Hướng dẫn sử dụng:
(1) Dây nguồn 110-220V/50-60Hz/10A
(2) 4 dây điều khiển 4 thiết bị tải: S1, S2, S3, S4
(3) Dây điều khiển bằng tay (M1, M2, M3, M4) và thiết lập chế độ hoạt động (trắng). Dây đen là dây chung. M1 điều khiển bật/tắt S1. Tương tự cho M2, M3, M4.
(4) Dây nối cảm biến nhiệt độ/độ ẩm SHT10.
Cách nối dây:
- dây cam (+) nối đỏ,
- dây xanh dương (-) nối đen,
- dây trắng xoắn cam nối vàng,
- dây trắng xoắn xanh dương nối xanh lá;
Dây nối quạt làm mát TPWS: dây xanh (+), dây trắng (-). Quạt 5V/150mA. Cách nối thiết bị tải: nối 1 đầu vào dây S1(blue) (2), đầu còn lại nối vào dây chung màu đỏ (1). Tương tự thực hiện cho S2,S3,S4.
Tham khảo thêm: ( Tập tin đính kèm)
